QFT9-16 콘크리트 제품 장비

Silver Horse QFT9-16 콘크리트 제품 장비는 하나의 기계에 다양한 기능을 갖춘 생산 유연성을 갖추고 있습니다. 금형을 변경하고 진동 매개변수를 조정함으로써 투과성 벽돌, 벽 벽돌, 경사면 보호 벽돌, 연석 및 잔디 벽돌과 같은 다양한 제품 생산 간에 신속하게 전환할 수 있습니다.

문의 보내기

제품 설명

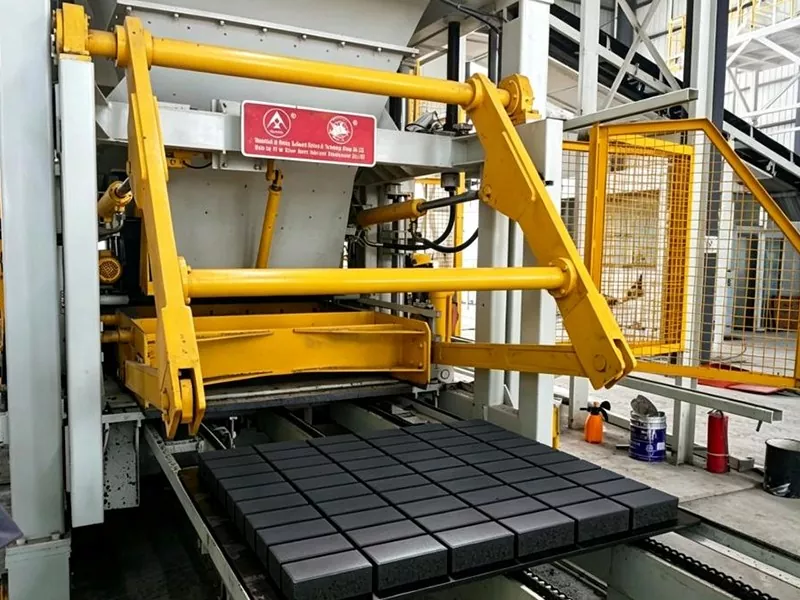

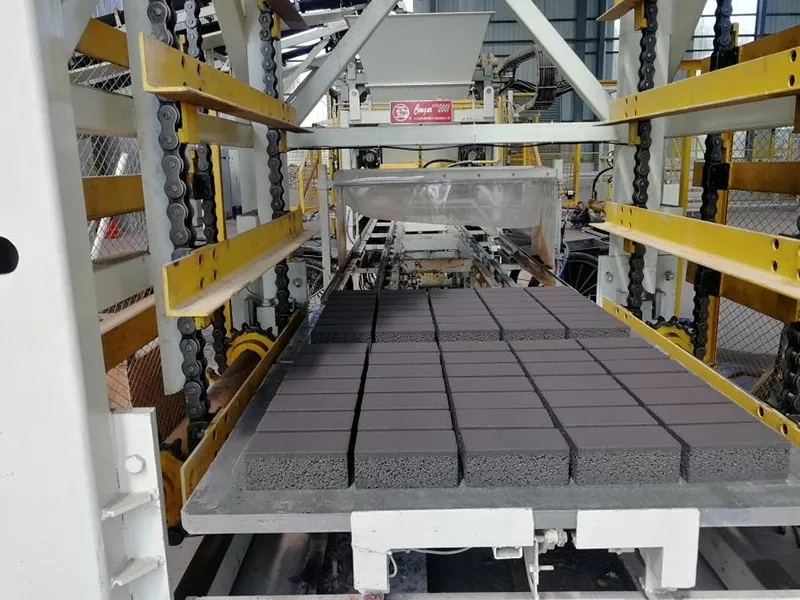

Silver Horse 블록 제조기는 성형 주기가 짧고 생산 능력이 높습니다. 포석(198×98×60/80mm)의 성형 주기는 20~25초이며 시간당 생산량은 5,700~7,200개(약 110~140㎡)입니다. 단단한 벽돌(240×115×53mm)의 성형주기는 16~18초로 시간당 11,000~12,000개를 생산한다. 블록 제조 기계는 약 70kW의 설치 용량을 갖고 있으며 팔레트 크기는 1,250×900mm이고 진동 가속도는 최대 28g에 달합니다. 이는 국가 프리미엄 표준인 12g을 크게 초과합니다.

귀하의 현재 블록 생산이 이러한 문제에 직면하고 있습니까?

✓

저밀도/저강도?당사의 28g 진동 가속도(업계 평균 15g 대비)는 시멘트 비용을 5~8% 절감하는 초소형 벽돌을 보장합니다.

✓

높은 소음 및 유지 관리?당사의 4축 서보 시스템은 소음을 85dB 미만으로 줄이고 금형 수명을 30% 연장합니다.

✓

높은 노동의존도?PLC 터치스크린 제어로 작업자 교육 시간이 60% 단축됩니다.

주요 이점

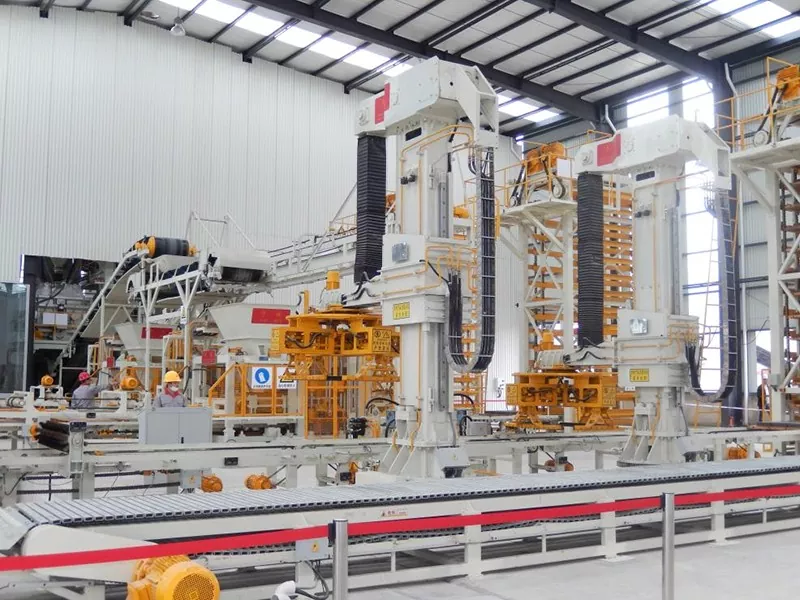

지능형 완전 자동 생산 라인

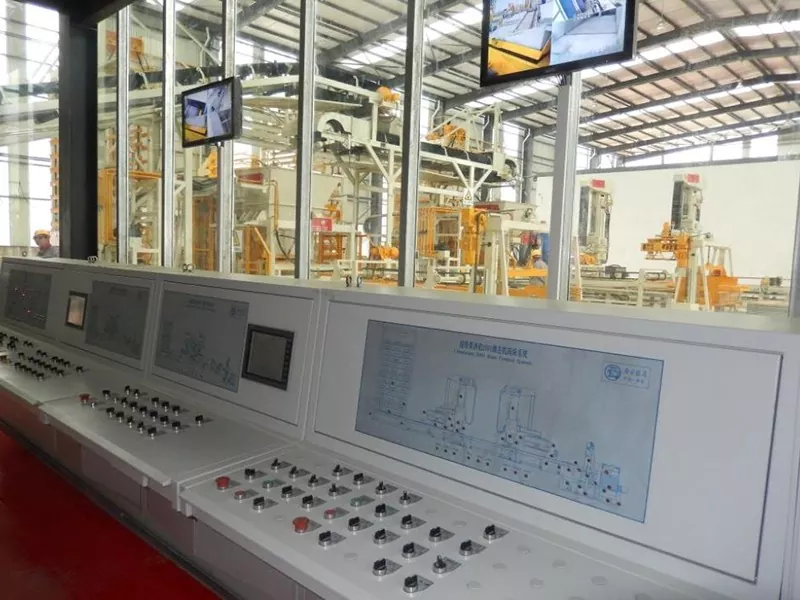

제어 시스템의 핵심은 프로그래밍 가능한 로직 컨트롤러를 사용하여 프로세스 흐름에 따라 전체 생산 라인을 조정합니다. 운영자는 터치스크린을 통해 관련 작동 매개변수를 수정하고 작동 지침, 오류 설명 및 기타 관련 정보에 액세스할 수 있습니다.

다양한 생산을 위한 다중 모델 운영

QFT9-16 콘크리트 제품 장비는 단순히 금형 교체만으로 투수벽돌, 연석, 경사면 보호벽돌, 중공블록, 포석 등 수백 가지 이상의 제품을 생산할 수 있습니다. 이를 통해 단일 기계의 다기능 사용이 가능해지며 장비 활용도와 시장 적응성이 크게 향상됩니다.

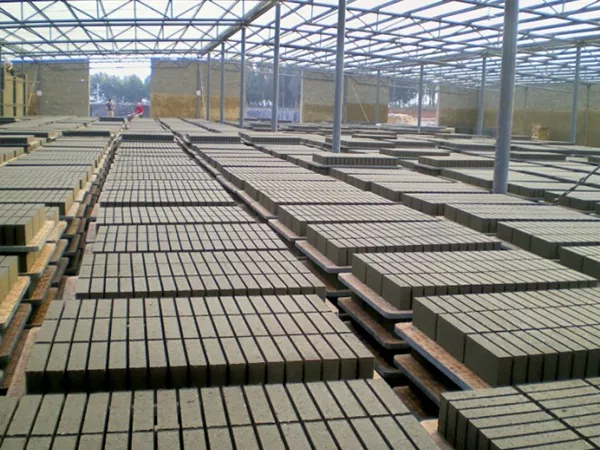

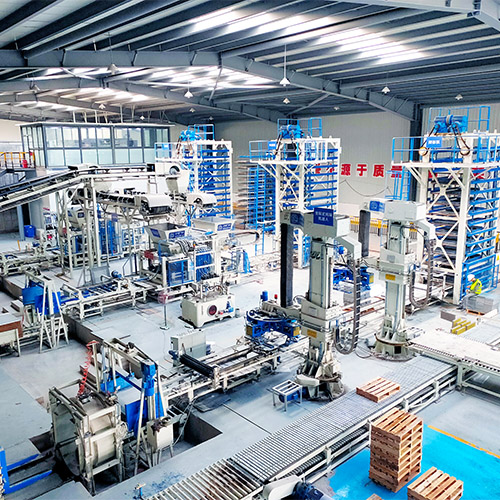

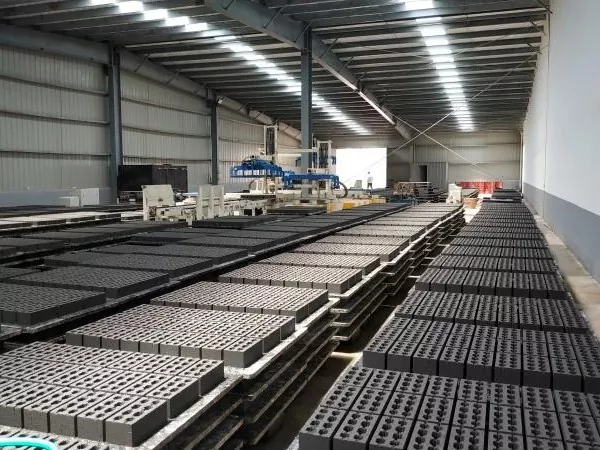

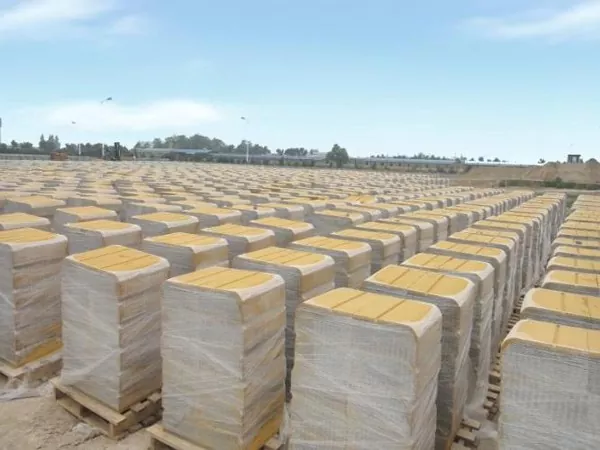

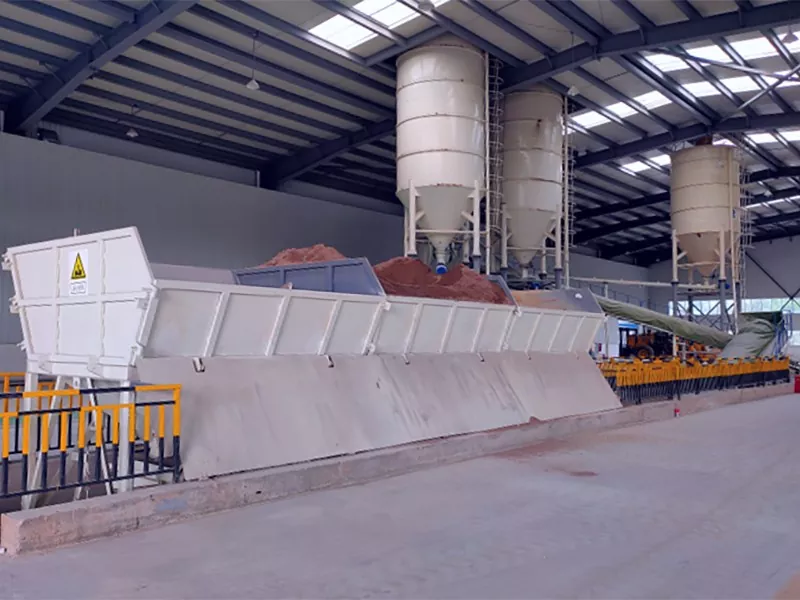

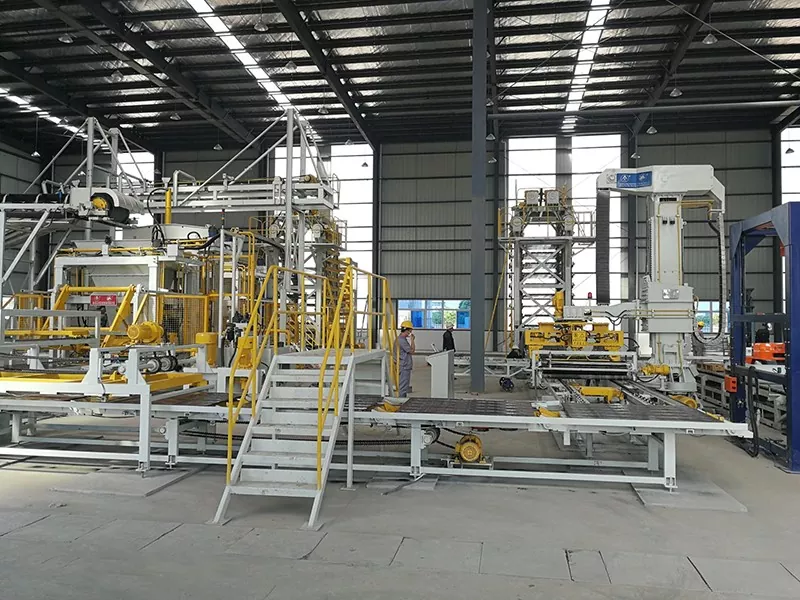

Silver Horse Company 고객 사이트

제품 전시

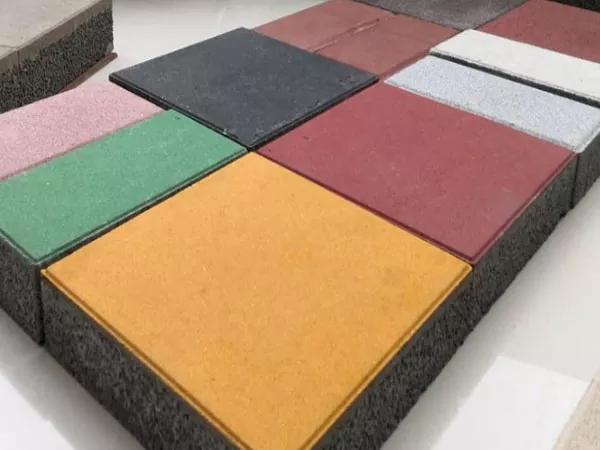

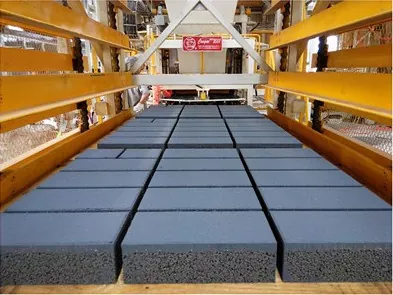

생태투과벽돌

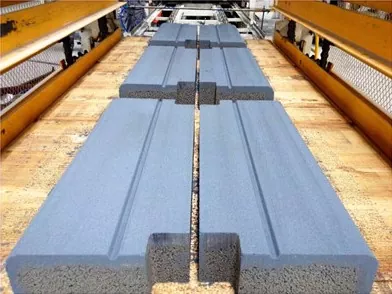

생태학적 연석

다공성 블록

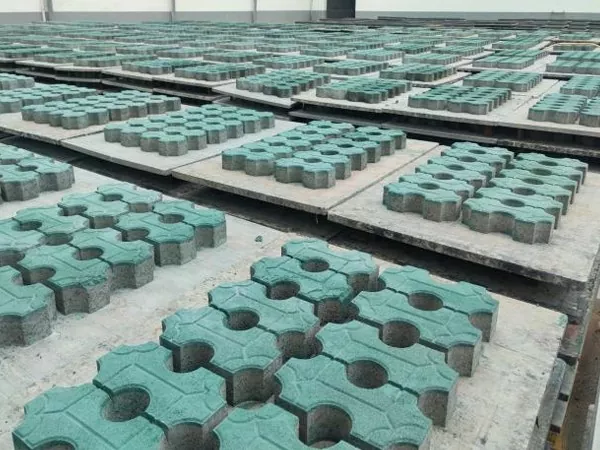

잔디 블록

컬러 연석

흙벽돌

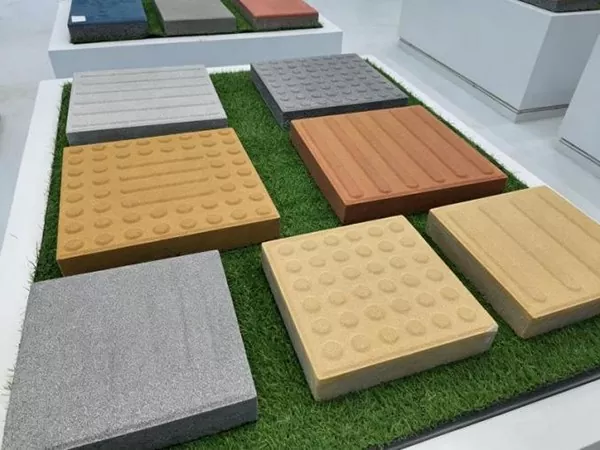

포석

기술적인 매개변수

포석 : 198×98×60/80 (mm)
◇ 성형 수량 : : 40pcs./팔레트 ◇ 주기 : 20~25S ◇ 생산량 : 5700~7200pcs./h(약110~140㎡)
컬러 연석 : 500~750×120×300 (mm)
◇ 성형수량 : 2개/팔레트 ◇ 사이클 시간 : 30~35S ◇ 출력 : 205~240pcs./h
경사보호벽돌：406×305×102(mm)
◇ 성형수량 : 4개/팔레트 ◇ 사이클 타임 : 20~25S ◇ 생산량 : 570~720pcs./h
단단한 벽돌 : 240×115×53(mm)
◇성형수량 : 56개/팔레트 ◇ 사이클 타임 : 16~18S ◇ 생산량 : 11000~12000pcs./h
중공 블록: 390×190×190(mm)
◇ 성형 수량 : : 9pcs./pallet ◇ 사이클 타임：：18~22S ◇ 생산량 : 1400~1800pcs./h(약19~25m3)
◆	팔레트 크기(길이 × 폭):1250×900(mm)
◆	주 기계의 설치 전력: 약 70KW
◆	여기 주파수: 0~65Hz(컴퓨터 제어로 제어되며 전체 프로세스 주파수 변환을 실현할 수 있으며 견고한 특성을 갖습니다.)
◆	평균 여기 가속도: ≥ 20g(g=9.84m/s²; 국가 표준에서는 ≥12g 제품을 고품질 등급으로 분류합니다.)
◆	진동 모드: 4축 칩 서보 진동 시스템(은말 발명에 대한 국가 특허 기술)을 채택하여 제품을 균일하고 조밀하며 아름답고 정교하게 만듭니다. 장비 소음이 감소하고 생산이 더욱 효율적입니다.
◆	성형범위 : PC인조석, 도시벽돌, 벽벽돌(내하중 및 비내력), 특수벽돌(연석, 경사면 보호석) 등 생산 가능
◆	참고: 제품의 성형 주기는 원자재 유형 및 제품 등급 요구 사항에 따라 다릅니다.

신뢰와 권위

국가발명특허

다축 서보 진동 시스템

특허 번호: ZL 2024 1 1234567.8

국가 품질 감독

국가 건축자재 산업 건축자재 기계 제품 품질 감독 및 테스트 센터

진동 가속도 ≥ 28g(국가 표준: 12g)

국제 규정 준수

CE 및 ISO 9001:2025 인증

동남아시아, 중앙아시아, 서아시아, 남아시아, 중동 등 20개 국가 및 지역으로 수출되고 있습니다.

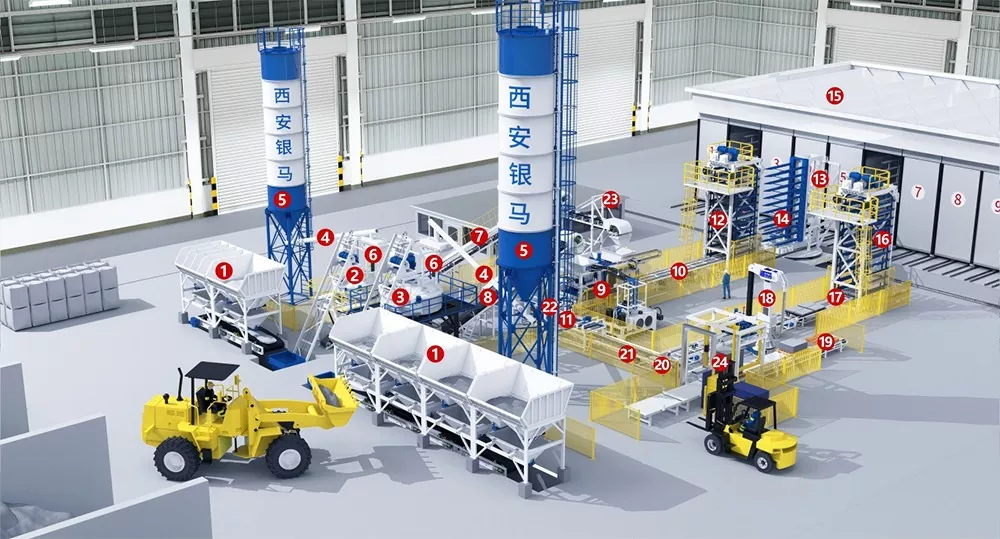

전자동 블록제조 생산라인 배치

QFT9-16 Concrete Products Equipment

1	일괄 처리 기계	13	Klin 컨베이어 (어머니 컨베이어)
2	색재혼합기	14	Klin 컨베이어 (태양 컨베이어)
3	기본 재료 믹서	15	경화 가마
4	스크류 컨베이어	16	팔레트 하강기
5	시멘트 사일로	17	팔레트하강컨베이어
6	시멘트 스케일	18	좌표 타자 팔레트화 로봇
7	색재벨트컨베이어	19	체인 플레이트 컨베이어
8	모재 벨트 컨베이어	20	전복 장치
9	메인프레임	21	팔레트 푸셔
10	습식 블록 컨베이어	22	팔레트 저장 장치
11	팔레트 피더	23	PLC 제어실
12	팔레트 엘리베이터	24	포장 시스템

⚡ QFT9-16 대 전통적인 벽돌 만들기 기계

성과지수	QFT9-16(실버호스)	기존 9-15 모델
진동 가속	≥ 28g (단단한 특성)	~ 15g (부드러운 특성)
사이클 타임(솔리드 브릭)	16~18초	22~26초
본체 소비전력	~ 70kW (에너지 절약 15%)	~ 85kW
소음 수준	< 85dB(서보 시스템)	> 105dB(유압 시스템)
